EMPALMADORA SEMIAUTOMÁTICA
-MODELO ECO-LOGIC-
C.M. Macchine ha diseñado las empalmadoras semiautomáticas para vigas laminadas para realizar un fresado con peine en los extremos de dos tablas y juntas dentadas. Las máquinas se completan con una unidad de encolado para una perfecta sujeción de las vigas laminadas.

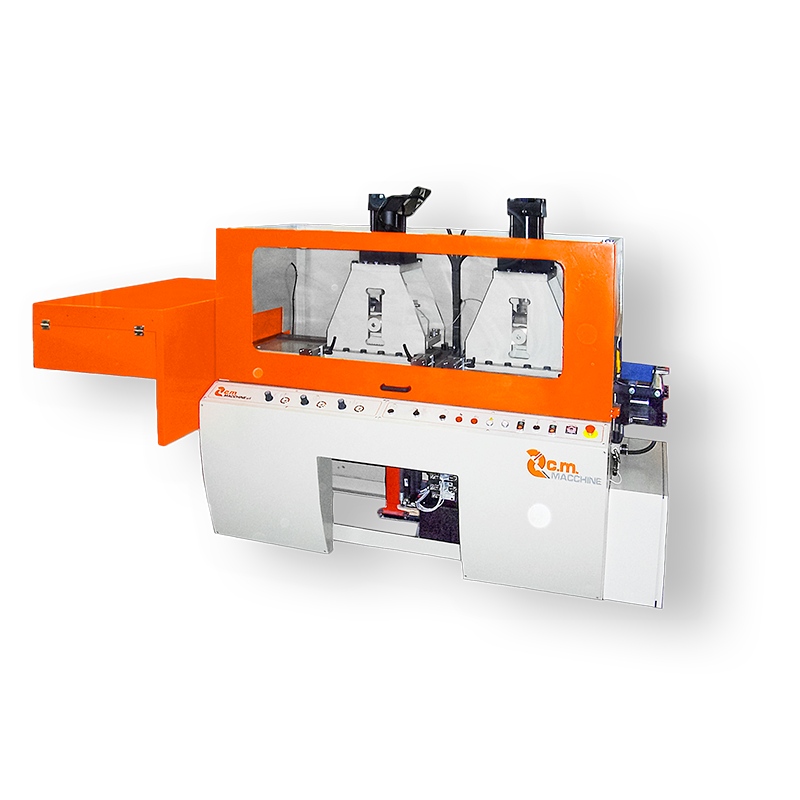

La empalmadora semiautomática mod. ECO-LOGIC es una máquina diseñada por C.M. Macchine para la unión de vigas laminadas. Es una máquina semiautomática porque tiene posicionamiento manual de las mesas y luego ciclo de unión automático.
LEVIGATRICE A NASTRO SAND 600
Ricevi il link per il download a:
COMPOSICIÓN MODELO ECO-LOGIC
La empalmadora semiautomática modelo Eco-logic consta de:
ESTRUCTURA DE LA MÁQUINA
La empalmadora está equipada con una unidad de tronzado a la salida con posibilidad de funcionamiento tanto manual como automático mediante una fotocélula aplicada a una estación de descarga con la posibilidad de ajustar la longitud final de las vigas laminadas unidas.
RODILLOS DE ALIMENTACIÓN
La empalmadora semiautomática ECO-LOGIC está equipada con rodillos de alimentación y posicionamiento de la pieza a su entrada en la máquina.
PINZAS DE BLOQUEO DE PIEZAS
Las pinzas de bloqueo de piezas, una de las cuales es FIJA para sujetar la pieza ya colocada en la entrada y otra MÓVIL para realizar la operación de unión.
GRUPO DE SIERRA
Hay una grupo de sierra neumática automática para cortar el listón a la longitud establecida.
Datos técnicos | ||
Anchura máx. de trabajo | mm | 250 |
Altura máxima | mm | 100 |
Longitud de la pieza a trabajar | mm | 600÷ilimitada |
Tipo de unión | 20/20 - 15/15 | |
Presión máxima en las pinzas | ton | 20 |
Presión de empuje máxima | ton | 16 |
Producción | unión / min | aprox. 4 |
Longitud final de lámina | mm | ilimitada |
Peso total de la máquina | kg | 2200 |
