Abouteuse Automatique
-MODÈLE HPX-O 12-20-30-40 TONNES-

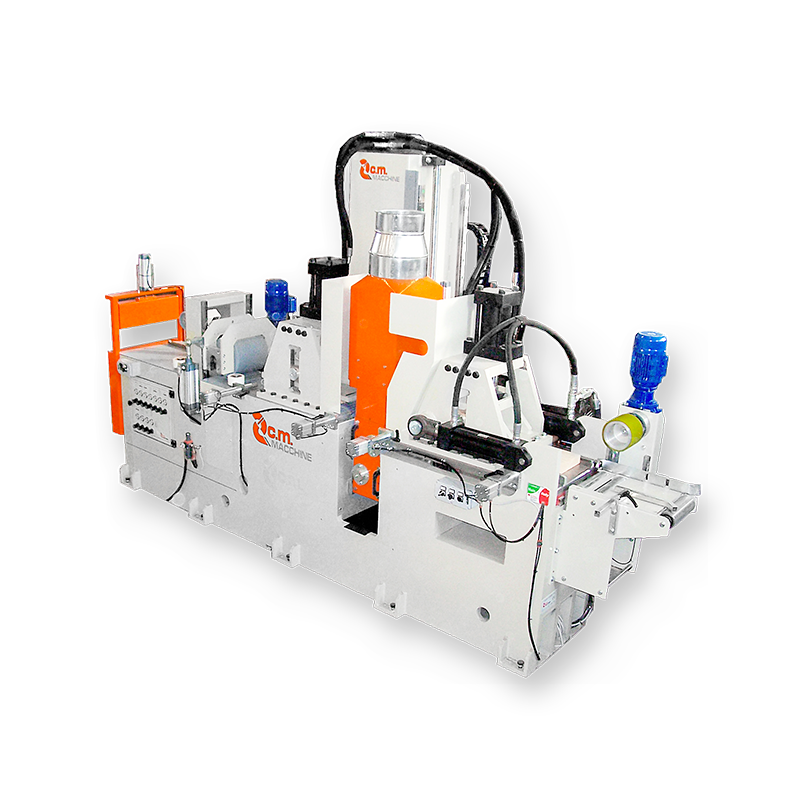

L’abouteuse automatique mod. HPX-O est une machine conçue par C.M. Macchine pour réaliser des poutres en bois lamellé-collé, avec possibilité de travailler le bois en position horizontale.
On obtient des poutres en bois lamellé-collé en fraisant, collant et joignant plusieurs morceaux en un même point pour obtenir la longueur de poutre prédéfinie. Pour produire ces dernières, C.M. Macchine a mis au point un cycle automatique contrôlé par API.
Extrêmement personnalisable en fonction des besoins du client, également en ce qui concerne l’alimentation et le déchargement, l’abouteuse Mod. HPX-O est une machine rapide et fiable, caractérisée par des capacités de poussée de 12 à 40 tonnes.
Finger Joint HPX-O
Ricevi il link per il download a:
COMPOSITION DU MODÈLE HPX-O horizontale
L’abouteuse automatique HPX-O horizontale se compose comme suit :
STRUCTURE DE LA MACHINE
La structure se compose d’une ossature mécanique électrosoudée, hautement résistante et d’une grande stabilité. L’abouteuse modèle HPX-O est ainsi en mesure de supporter une pression de 18 tonnes pendant la phase d’aboutage.
ROULEAUX D’AVANCEMENT POUR PIÈCES
Rouleaux motorisés pour insertion et positionnement de la pièce à travailler dans l’abouteuse.
PINCES DE SERRAGE
Deux pinces hydrauliques, l’une fixe permettant de maintenir la pièce en place et l’autre mobile avec une poussée de 18 tonnes pour compléter l’opération d’aboutage.
UNITÉ DE FRAISAGE, DE COLLAGE ET D’ABOUTAGE
Unité intégrée dans la structure de la machine et composée comme suit:
- PROGRAMMATEUR ÉLECTRONIQUE
Programmeur permettant de gérer les différentes longueurs et le nombre de pièces à produire - BUSES D’ENCOLLAGE
Buses à peigne pour colle monocomposant synchronisées avec les unités de fraisage pour l’application de colle sur les pièces à abouter
- ROULEAUX D’AVANCEMENT
Rouleaux motorisés permettant de positionner la pièce en sortie de l’abouteuse - PINCES DE SERRAGE
Pinces équipées de rapprocheurs pneumatiques et de vérins hydrauliques à haute capacité de poussée verticale et de poussée horizontale. Réglable en fonction de la section de la pièce à abouter
- UNITÉ DE SCIAGE
Scies pneumatiques automatiques permettant de couper la poutre à une longueur prédéfinie - UNITÉS DE FRAISAGE
Unités de fraisage à vitesse fixe
DÉTAIL DES DIFFÉRENTES PHASES
PROCESSUS DE FABRICATION
Le processus de travail de l’abouteuse automatique horizontale HPX-O comprend sept phases:
1. Deux pièces consécutives à travailler sont automatiquement positionnées et bloquées en position horizontale par deux étaux hydrauliques
2. Le chariot porte-unités avec 2 fraises et 2 unités d’encollage se déplace verticalement pour fraiser simultanément la face arrière de la première pièce et la face avant de la deuxième pièce
3. Les buses à peigne appliquent de la colle à l’arrière de la première pièce et à l’avant de la seconde
4. La pièce fraisée à l’arrière, maintenue en position sur un chariot mobile, avance au moyen de deux vérins hydrauliques jusqu’à rejoindre la pièce qui la précède
5. Les deux vérins hydrauliques complètent la poussée et joignent les deux pièces en exerçant une pression de 18 tonnes
6. La pièce aboutée est automatiquement acheminée via les rouleaux d’extraction, tandis que le chariot de fraisage revient à la position de départ
7. Deux nouvelles pièces à abouter se positionnent automatiquement et le cycle reprend
Dati Tecnici | ||
Altezza massima pezzo lavorabile | mm | 25-100 |
Lunghezza minima pezzo lavorabile | mm | 80-260 |
Lunghezza pezzo lavorabile | mm | 600-illimitata |
Tipo di giunzione | 20/20 or 15/15 | |
Pressione spinta costante max | ton | 12-30 |
Produzione | giunz/min | circa 4 |
Lunghezza finale lamella | mm | 2800 |
Peso totale macchina | kg | 5500 |
