INTESTRATRICE
-MODELLO FT 400-

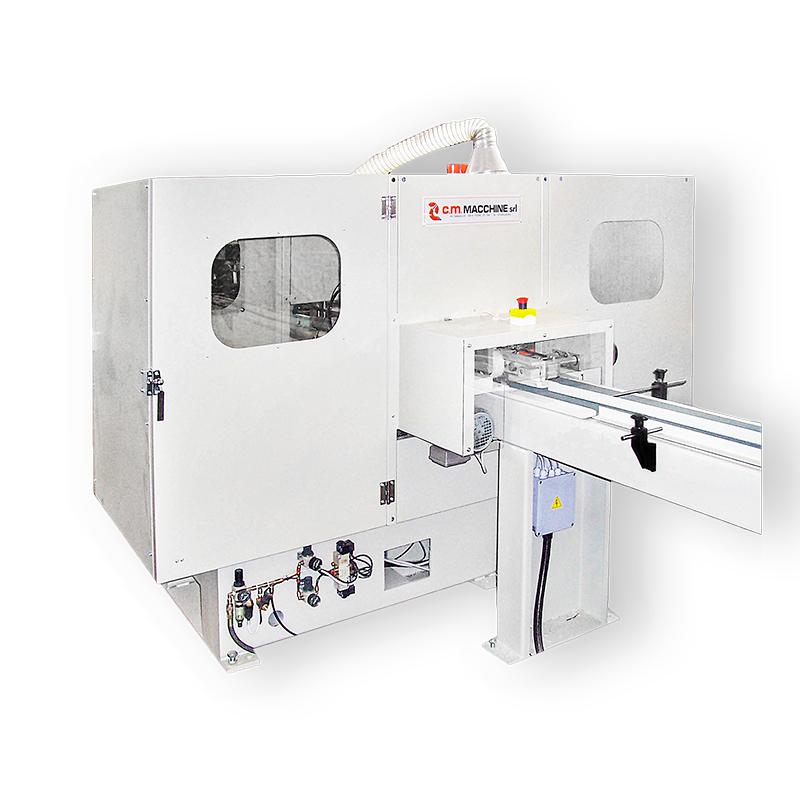

C.M. Macchine ha pensato e realizzato l’intestatrice/fresatrice FT400 per intestare e fresare di testa elementi di parquet di lunghezze differenti, per poi ottenere un incastro maschio e femmina di precisione.
È possibile scegliere vari modelli andando a personalizzare i motori operativi, che possono essere 2, 4 o 6.
LEVIGATRICE A NASTRO SAND 600
Ricevi il link per il download a:
COMPOSIZIONE MODELLO FT 400
L'intestratrice FT 400 si compone di:
STRUTTURA DELLA MACCHINA
FT400 ha un gruppo di intestatura/fresatura trasversale su carrello scorrevole su guide prismate di alta precisione.
La macchina è dotata di una corsa trasversale pneumatica automatica e di un gruppo di lavoro doppio per lavorare simultaneamente le estremità anteriore e posteriore di 2 listoni di parquet (anteriore maschio e posteriore femmina, o viceversa).
Si ha una regolazione micrometrica degli alberi di lavoro, con visualizzatori digitali tipo “SIKO”, un tappeto centrale per lo spostamento dei pezzi fresati dopo ogni ciclo di lavoro. Gli alberi verticali hanno un diametro di 30 mm, gli utensili verticali un diametro max di 160 mm, ed infine gli utensili orizzontali un diametro di max 250 mm.
Infine, i fermi di posizionamento pezzi sono registrabili micrometricamente.
PERSONALIZZAZIONE MOTORI
È possibile personalizzare i motori del mod. FT400.
MACCHINA CON 2 MOTORI OPERATIVI, così disposti:
- 1 albero verticale per fresa per incastro - 6000 g/min (lato destro)
- 1 albero verticale per fresa per incastro – 6000 g/min (lato sinistro)
MACCHINA CON 4 MOTORI OPERATIVI, così disposti:
- 1 albero orizzontale per lame circolari per intestatura - 6000 g/min (lato destro)
- 1 albero verticale per fresa per incastro - 6000 g/min (lato destro)
- 1 albero orizzontale per lame circolari per intestatura - 6000 g/min (lato sinistro)
- 1 albero verticale per fresa per incastro – 6000 g/min (lato sinistro)
MACCHINA CON 6 MOTORI OPERATIVI, così disposti:
- 2 alberi orizzontali sovrapposti, per lame circolari per intestatura e incisioni - Kw 4, 6000 g/min (lato destro)
- 1 albero verticale per fresa per incastro - 6000 g/min (lato destro)
- 2 alberi orizzontali sovrapposti, per lame circolari per intestatura e incisioni - Kw 4, 6000 g/min (lato sinistro)
- 1 albero verticale per fresa per incastro – 6000 g/min (lato sinistro)
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il procedimento di lavorazione dell'intestratrice FT 400 si compone di quattro fasi:
1. Inserire il primo pezzo di parquet sul tappeto di alimentazione in entrata; viene poi posizionato automaticamente dai pistoni laterali e dal fermo montato sul gruppo di lavoro e quindi viene bloccato dai pistoni superiori.
2. Il gruppo di lavoro esegue l’intestatura e la fresatura sulla parte anteriore del primo pezzo; poi passa automaticamente sull’altro lato della macchina e viene posizionato automaticamente per l’intestatura e la fresatura del lato posteriore. Contemporaneamente il secondo pezzo viene posizionato nel tappeto di alimentazione e bloccato in posizione sul lato anteriore della macchina.
3. Il gruppo di lavoro inizia un nuovo ciclo di lavoro intestando e fresando i due lati dei due pezzi inseriti.
4. A questo punto esce un pezzo finito.
Dati Tecnici | ||
Capacità di produzione | pz/min | 12 circa |
Lunghezza | mm | 300-illimitato |
Larghezza | mm | 40-400 |
Spessore | mm | 9-35 |
