PIALLATRICE SU 2 LATI
-MODELLO KOMPAT FSM-
La piallatrice su 2 lati modello KOMPAT FSM con terzo albero multilame è il risultato di più di 25 anni di esperienza nel settore e centinaia di macchine vendute in tutto il mondo.
Pensata da Cm Macchine per piallare il legno in forma di tavole, perline, pavimenti ed altri elementi per case prefabbricate, KOMPAT FSM è una macchina caratterizzata da elevata potenza e solidità.
Dotata di trasmissione cardanica e di 4 colonne di sollevamento, KOMPAT FSM è una macchina di livello intermedio nella gamma di piallatrici C.M. Macchine e si differenzia dagli altri modelli KOMPAT per l'utilizzo di filo spessore multilame.
Con misure di lavoro massime di 600 mm di larghezza, questa piallatrice è ampiamente personalizzabile nella configurazione in base alle esigenze del cliente.
Può essere dotata di albero multilame e di alberi supplementari, anche universali, in uscita.

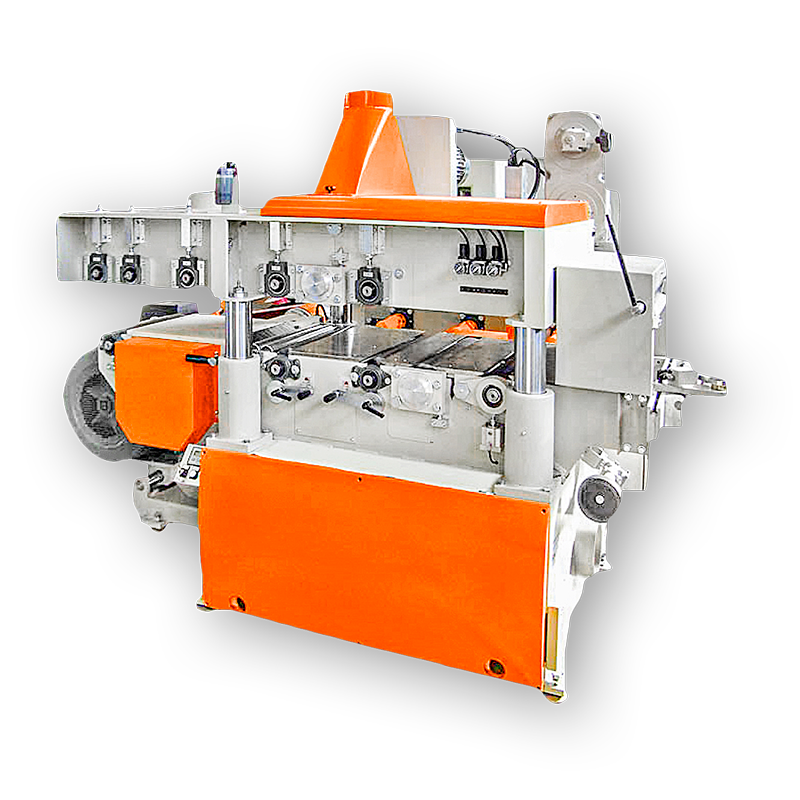

PIALLATRICE KOMPAT FSM
Ricevi il link per il download a:
COMPOSIZIONE MODELLO KOMPAT FSM
STRUTTURA DELLA MACCHINA
Realizzata in carpenteria meccanica pesante elettro-saldata caratterizzata da alta resistenza e stabilità.
PIANO MOBILE
Piano di asportazione con pialla a filo scorrevole su guide a coda di rondine.
PIANO DI LAVORO FISSO
Su 4 colonne cromate con 4 riduttori di alta precisione e parte superiore mobile.
RULLI DI TRAINO
Trainanti mediante cardano.
CILINDRI PORTA COLTELLI ORIZZONTALI
Cilindri porta coltelli posizionati orizzontalmente.
ALBERO MULTILAME
Regolabile in altezza e in larghezza con indicatore di spostamento sulla riga digitale. Sollevamento motorizzato dell'albero multilame con lettore digitale.
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il processo di lavorazione della piallatrice per legno KOMPAT FSM si compone di tre fasi:
1. Il pezzo da lavorare viene introdotto nella piallatrice e trascinato all’interno dai rulli di avanzamento.
2. Il pezzo viene lavorato dalla pialla a filo spessore multilame.
3. Il pezzo così lavorato esce dalla macchina scorrendo su una rulliera di uscita.
Dati Tecnici | ||
Larghezza di lavoro minima | mm | 50 |
Larghezza di lavoro massima | mm | 600 |
Altezza di lavoro massima | mm | 300 |
Larghezza di taglio massima | mm | 400 |
Altezza di taglio massima | mm | 120 |
Altezza di lavoro minima su richiesta | m/min | 15 |
Altezza di lavoro minima | mm | 20 |
Velocità di avanzamento variabile elettron.te | m/min | da 6 a 30 |
Asportazione massima | mm | 10 |
Asportazione massima con motori potenziati | mm | 15 |
