PIALLATRICE SU 4 LATI
-MODELLO KOMPAT-

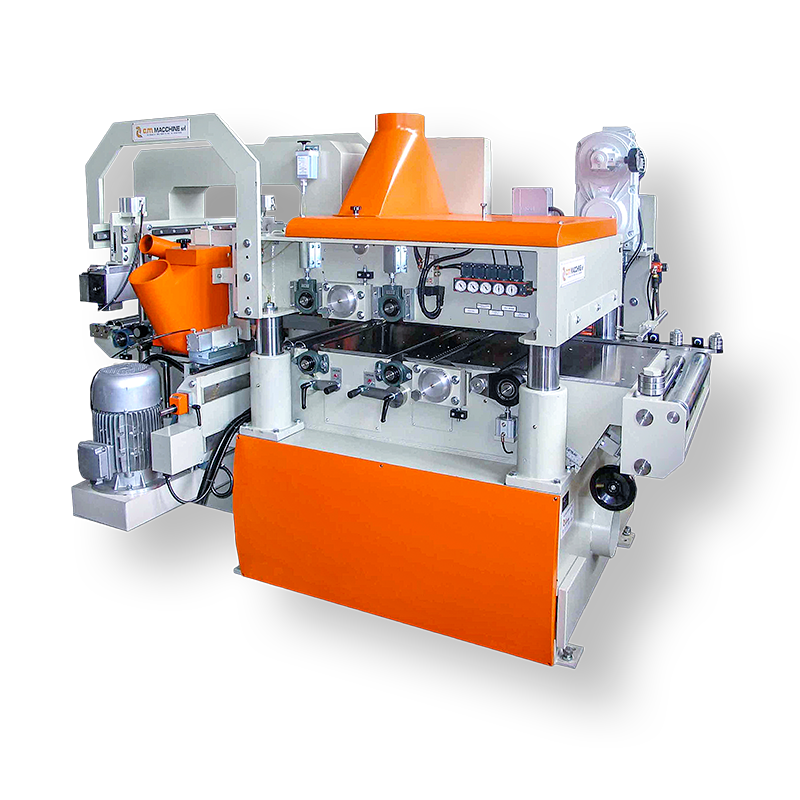

La piallatrice per legno su 4 lati modello KOMPAT è il risultato di più di 25 anni di esperienza nel settore e centinaia di macchine vendute in tutto il mondo.
Pensata da C.M. Macchine per piallare il legno in forma di tavole, perline, pavimenti ed altri elementi per case prefabbricate, KOMPAT è una macchina caratterizzata da elevata potenza e solidità.
Dotata di trasmissione cardanica e di 4 o 6 colonne di sollevamento, KOMPAT è una macchina di livello intermedio nella gamma di piallatrici C.M. Macchine.
Con misure di lavoro massime di 300 mm di altezza e 1000 mm di larghezza, questa piallatrice è ampiamente personalizzabile nella configurazione in base alle esigenze del cliente. Può essere dotata di albero multilame e di alberi supplementari, anche universali, in uscita.
PIALLATRICE KOMPAT
Ricevi il link per il download a:
COMPOSIZIONE MODELLO KOMPAT
STRUTTURA DELLA MACCHINA
Realizzata in carpenteria meccanica pesante elettro-saldata caratterizzata da alta resistenza e stabilità.
PIANO MOBILE
Piano di asportazione con pialla a filo scorrevole su guide a coda di rondine.
CILINDRI PORTA COLTELLI ORIZZONTALI
Cilindri porta coltelli posizionati orizzontalmente.
PIANO DI LAVORO FISSO
Su 4 colonne cromate con 4 riduttori di alta precisione e parte superiore mobile.
RULLI
Trainanti mediante cardano.
ELEMENTI OPZIONALI
-Alberi verticali contrapposti
-Estrattore motorizzato
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il processo di lavorazione della piallatrice per legno KOMPAT si compone di tre fasi:
1. Il pezzo da lavorare viene introdotto nella piallatrice e trascinato all’interno dai rulli di avanzamento.
2. Il pezzo viene lavorato dalla pialla a filo e in seguito dalla pialla a spessore, infine dai gruppi toupie e, se presenti, dagli spigolatori.
3. Il pezzo così lavorato esce dalla macchina scorrendo su una rulliera di uscita.
Dati Tecnici | ||
Larghezza di lavoro minima | mm | 50 |
Larghezza di lavoro minima con spigolatori | mm | 80 |
Larghezza di lavoro massima | mm | 500-600-800-1000 |
Altezza di lavoro minima | mm | 20 |
Altezza di lavoro minima (a richiesta) | mm | 15 |
Altezza di lavoro massima | mm | 300-400 (su richiesta) |
Velocità di avanzamento variabile elettron.te | m/min | da 6 a 30 |
Asportazione massima | mm | 10 |
Asportazione massima con motori potenziata | mm | 15 |
Peso totale macchina | kg | 3800-4200-4800-5500 |
