CM MACCHINE
PIALLATRICE SU 1, 2 O 4 LATI
PER ALTE PRESTAZIONI
-MODELLO KSA 2200-
C.M. Macchine ha ideato e realizzato la piallatrice KSA 2200 per consentire di piallare ad alta velocità travi, tavole, perline, pavimenti in legno ed elementi per case prefabbricate.
La piallatrice 4 lati* KSA 2200 è una macchina per piallare il legno caratterizzata da elevata potenza e solidità strutturale. Dotata di trasmissione cardanica e di 4 o 6 colonne di sollevamento, è entrata di diritto nel livello più alto della gamma di piallatrici C.M. Macchine.
Con misure di lavoro massime di 300 mm di altezza e 2200 mm di larghezza, il modello KSA 2200 si rivolge alla clientela più esigente, alla ricerca del massimo delle performance sia in termini di qualità che di velocizzazione dei processi e di durata dei risultati nel tempo.
Come tutte le piallatrici di C.M. Macchine, anche KSA 2200 è altamente personalizzabile in base alle esigenze del cliente.
Disponibile anche a 1 o 2 lati

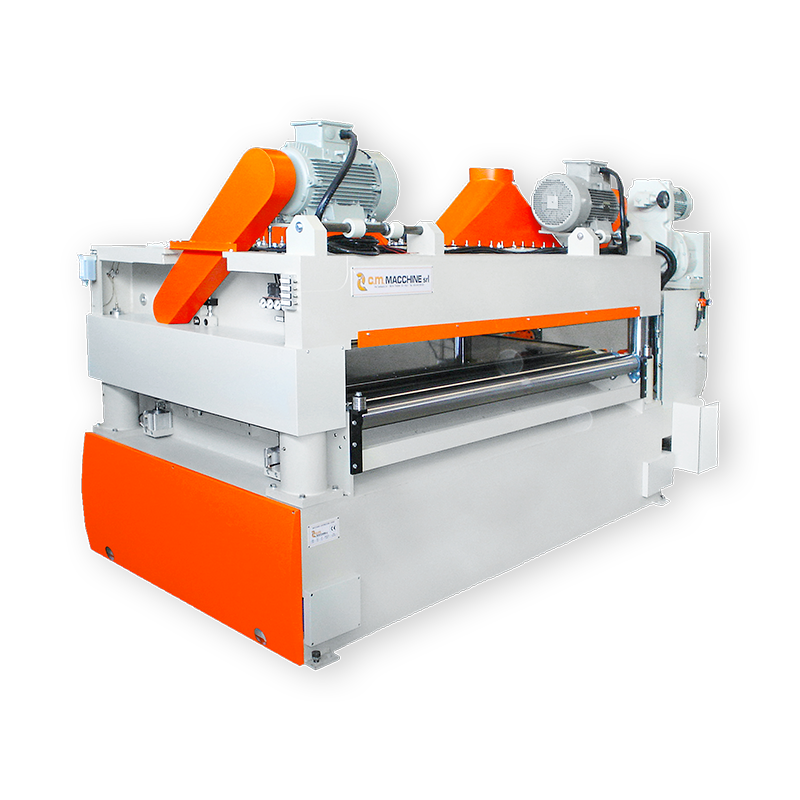

Piallatrice KSA 2200
Ricevi il link per il download a:
COMPOSIZIONE MODELLO KSA 2200
STRUTTURA DELLA MACCHINA
Realizzata in carpenteria meccanica pesante elettro-saldata caratterizzata da alta resistenza e stabilità.
Caratterizzata da forma modulare, con piano di lavoro ad altezza fissa e parte superiore mobile.
PIANO MOBILE
Piano di asportazione con pialla a filo scorrevole su guide a coda di rondine.
PIANO DI LAVORO FISSO
Su 4 colonne cromate con 4 riduttori di alta precisione e parte superiore mobile.
CILINDRI PORTA COLTELLI ORIZZONTALI
Cilindri porta coltelli posizionati orizzontalmente.
RULLI
Trainanti mediante cardano.
ELEMENTI OPZIONALI
-Alberi verticali contrapposti
-Estrattore motorizzato
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il processo di lavorazione della piallatrice per legno KSA si compone di tre fasi:
1. Il pezzo da lavorare viene introdotto nella piallatrice e trascinato all’interno dai rulli di avanzamento.
2. Il pezzo viene lavorato dalla pialla a filo e in seguito dalla pialla a spessore, infine dai gruppi toupie e, se presenti, dagli spigolatori.
3. Il pezzo così lavorato esce dalla macchina scorrendo su una rulliera di uscita.
Dati Tecnici | ||
Larghezza di lavoro minima | mm | 50 |
Larghezza di lavoro minima con spigolatori | mm | 80 |
Larghezza di lavoro massima | mm | 2200 |
Altezza di lavoro minima | mm | 20 |
Altezza di lavoro minima (a richiesta) | mm | 15 |
Altezza di lavoro massima | mm | 300 |
Velocità di avanzamento variabile elettron.te | m/min | da 25 a 120 |
Asportazione massima | mm | 10 |
Asportazione massima con motori potenziata | mm | 15 |
