CM MACCHINE
PIALLATRICE SU 1, 2 O 4 LATI

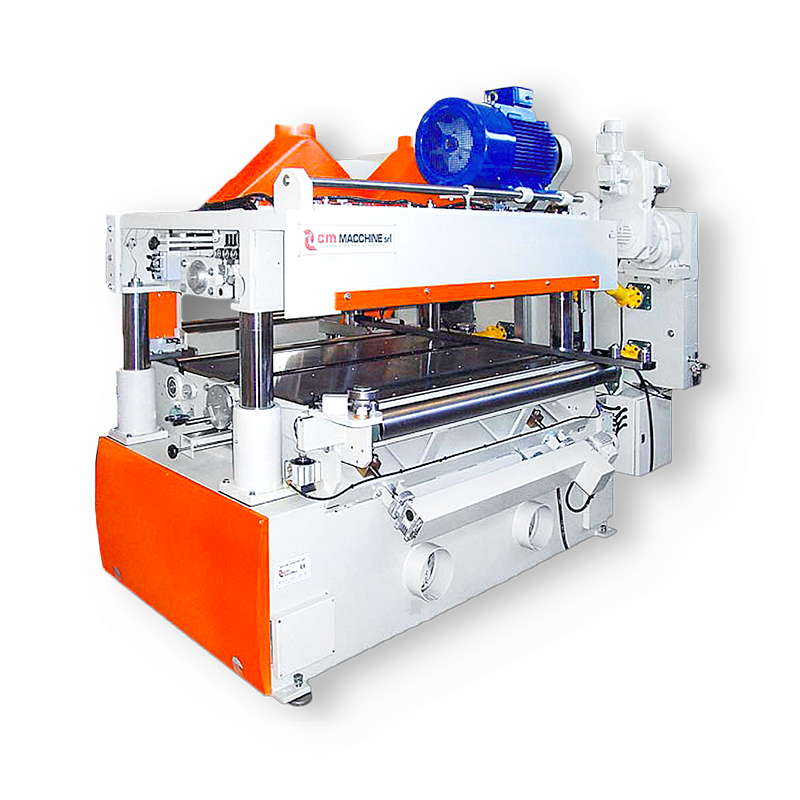

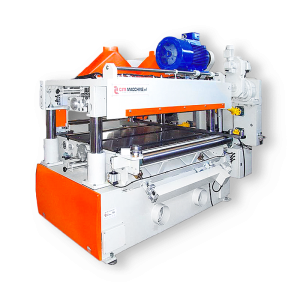

-MODELLO KSL FS 2200-
La piallatrice per legno modello KSL FS 2200 appartiene alla fascia più alta nella vasta gamma di macchinari C.M. Macchine ed è il risultato di più di 25 anni di esperienza nel settore e centinaia di macchine vendute in tutto il mondo.
KSL FS 2200 è una macchina caratterizzata da elevatissima potenza e solidità strutturale ed è stata pensata da C.M. Macchine per piallare il legno ad alta velocità.
Creata per lavorare tavole, perline, pavimenti ed altri elementi di grandi dimensioni per case prefabbricate o per piallare elementi curvati per grandi strutture, è dotata di trasmissione cardanica e di 4 o 6 colonne di sollevamento.
La piallatrice per legno KSL FS 2200 può essere realizzata a 1, 2 o 4 lati e può essere dotata di ralla girevole per l'utilizzo con elementi curvati.
Con misure di lavoro massime di 300 mm di altezza e 2200 mm di larghezza, è inoltre ampiamente personalizzabile nella configurazione in base alle esigenze del cliente.
Può essere dotata di albero multilame e di alberi supplementari, anche universali, in uscita.
Piallatrice KSL FS
Ricevi il link per il download a:
COMPOSIZIONE MODELLO KSL FS
STRUTTURA DELLA MACCHINA
Realizzata in carpenteria meccanica pesante elettro-saldata caratterizzata da alta resistenza e stabilità.
Caratterizzata da forma modulare, con piano di lavoro ad altezza fissa e parte superiore mobile.
PIANO MOBILE
Piano di asportazione con pialla a filo scorrevole su guide a coda di rondine.
PIANO DI LAVORO FISSO
Su 4 colonne cromate con 4 riduttori di alta precisione e parte superiore mobile.
CILINDRI PORTA COLTELLI ORIZZONTALI
Cilindri porta coltelli posizionati orizzontalmente.
RULLI
Trainanti mediante cardano.
ELEMENTI OPZIONALI
-Alberi verticali contrapposti
-Estrattore motorizzato
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il processo di lavorazione della piallatrice per legno KSA si compone di tre fasi:
1. Il pezzo da lavorare viene introdotto nella piallatrice e trascinato all’interno dai rulli di avanzamento.
2. Il pezzo viene lavorato dalla pialla a filo e in seguito dalla pialla a spessore, infine dai gruppi toupie e, se presenti, dagli spigolatori.
3. Il pezzo così lavorato esce dalla macchina scorrendo su una rulliera di uscita.
Dati Tecnici | ||
Larghezza di lavoro minima | mm | 50 |
Larghezza di lavoro minima con spigolatori | mm | 80 |
Larghezza di lavoro massima | mm | 2200 |
Altezza di lavoro minima | mm | 20 |
Altezza di lavoro minima (a richiesta) | mm | 15 |
Altezza di lavoro massima | mm | 300 |
Velocità di avanzamento variabile elettron.te | m/min | da 25 a 120 |
Asportazione massima | mm | 10 |
Asportazione massima con motori potenziata | mm | 15 |
