SPIGOLATRICE

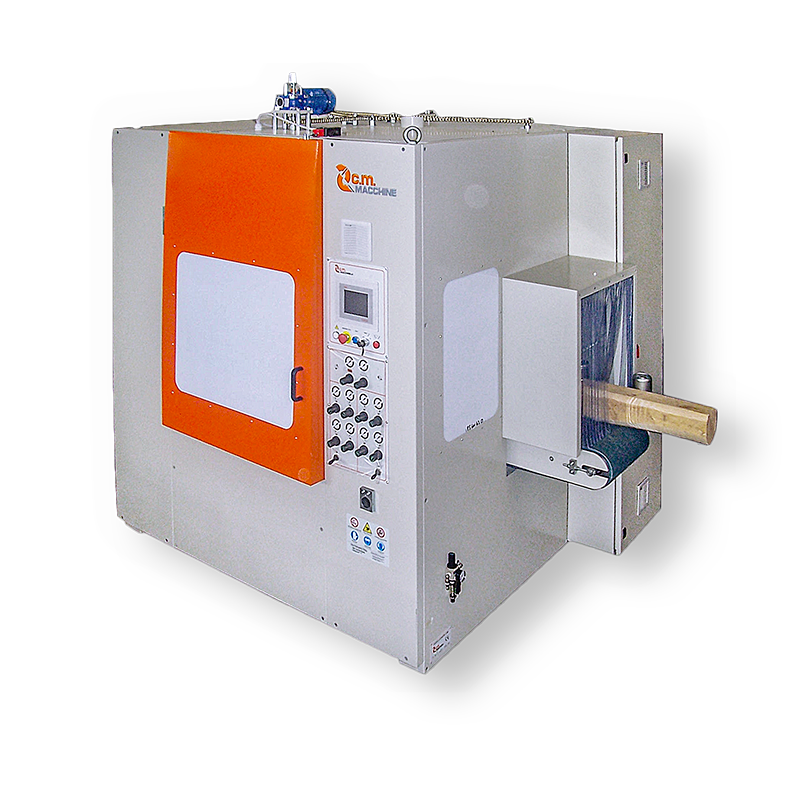

-MODELLO RUSTIFLEX 2-4-
Le spigolatrici RUSTIFLEX 2 e 4 sono stata progettata e costruite da C.M. Macchine per creare spigoli rustici o regolari con posizione fissa o flottante per seguire le irregolarità del materiale da lavorare.
La macchine possono essere usate per lavorare tavolame, travature in legno, travi lamellari, perlinati, elementi di case prefabbricate ed ogni altro tipo di elemento in legno di piccole e medie dimensioni.
RUSTIFLEX è l'evoluzione della RUSTICATRICE, dalla quale è stato creato un modulo spigolatore "brevettato" per la realizzazione di spigolature sia di forma regolare, tipo piallatrice, che di forma irregolare tipo "fatto a mano".
Con misure di lavoro massime di 300 mm di altezza e 2200 mm di larghezza, è inoltre ampiamente personalizzabile nella configurazione in base alle esigenze del cliente.
RUSTIFLEX 2-4
Ricevi il link per il download a:
COMPOSIZIONE MODELLO RUSTIFLEX
STRUTTURA DELLA MACCHINA
RUSTIFLEX 2-4 si distingue dalle rusticatrici per la presenza di 2-4 gruppi spigolatori superiori. I due o quattro gruppi di spigolatori sono dotati di:
- Un utensile reggiato per gruppo
- Motore di elevata potenza e coppia uno per ogni gruppo spigolatore
- Dispositivo copiatore a spostamento pneumatico
PIANO MOBILE
Avanzamento del pezzo da spigolare mediante un nastro trasportatore.
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il processo di lavorazione della spigolatrice RUSTIFLEX 2-4 si compone di tre fasi:
1. Il pezzo da lavorare viene posto sopra il nastro trasportatore e spinto sopra il piano di carico.
2. Una volta all’interno, il pezzo viene trascinato verso i gruppi spigolatori che lavorano gli angoli superiori della trave.
3. Il pezzo fuoriesce dalla macchina e viene sostenuto a mano o fatto scorrere su una rulliera.
Dati Tecnici | ||
Altezza massima pezzo lavorabile | mm | 80 - 600 |
Larghezza massima pezzo lavorabile | mm | 80 - 400 |
Lunghezza minima pezzo lavorabile | mm | 180 |
Velocità di avanzamento variabile elettron.te | m/min | da 6 a 30 |
Lunghezza macchina | mm | 1600 |
Larghezza macchina | mm | 2250 |
Altezza macchina | mm | 2250 |
Peso totale macchina | kg | 1600 |
