STRETTOI IDRAULICI PER LEGNO LAMELLARE
-MODELLO STP6 e STP12-
Lo strettoio idraulico di C.M Macchine è stato progettato per l’accoppiamento tramite incollaggio di più tavole in modo da andare a formare un’unica trave omogenea.
Sono disponibili due modelli distinti di strettoi idraulici per legno lamellare, in base alla capacità di lavoro servita.

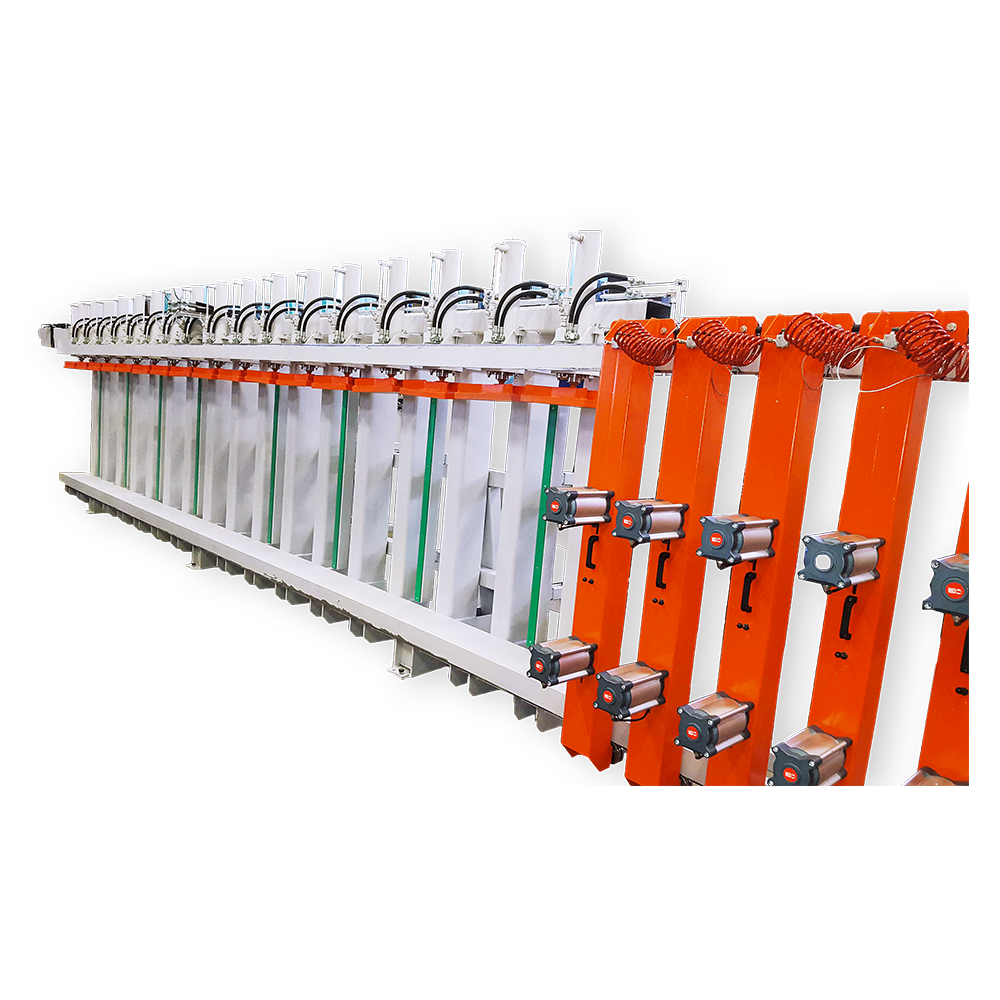

Strettoio idraulico per legno lamellare
Ricevi il link per il download a:
COMPOSIZIONE MODELLO STP6 e STP12
STRUTTURA DELLA MACCHINA
Lo strettoio è stato progettato e costruito per incollare tra loro tavole in legno sovrapposte in modo da andare a formare un corpo unico.
I due modelli disponibili sono STP6 e STP12.
STP6:
- Capacità di lavoro mm 6.000 x 1350 x 300.
- 12 Montanti verticali con cilindro di spinta idraulico.
- 4 Montanti orizzontali scorrevoli con cilindro di spinta pneumatico.
STP12:
- Capacità di lavoro mm 12.000 x 1350 x 300.
- 12 Montanti verticali con cilindro di spinta idraulico.
- 8 Montanti orizzontali scorrevoli con cilindro di spinta pneumatico.
PIANO MOBILE
Un pianale mobile che permette di ribaltare caricare e scaricare rispettivamente le tavole e la trave. Inoltre, porta il pacchetto di tavole da una posizione orizzontale a verticale per essere pressate.
PIANO FISSO
Lo strettoio è formato da una struttura fissa con piano di appoggio orizzontale e una parete verticale di riscontro.
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il procedimento di lavorazione dello strettoio idraulico per legno lamellare si compone di quattro fasi:
1. Posizionare manualmente le tavole con la colla sul pianale ribaltabile.
2. Una volta predisposto il pacchetto questo è ribaltato dentro lo strettoio. A questo punto la parte mobile si aggancia alla struttura principale.
3. I pressori laterali accostano le tavole sulla parete allineandole e i pressori superiori comprimono il pacchetto.
4. A Procedimento finito, rimuovere le tavole dallo strettoio.
