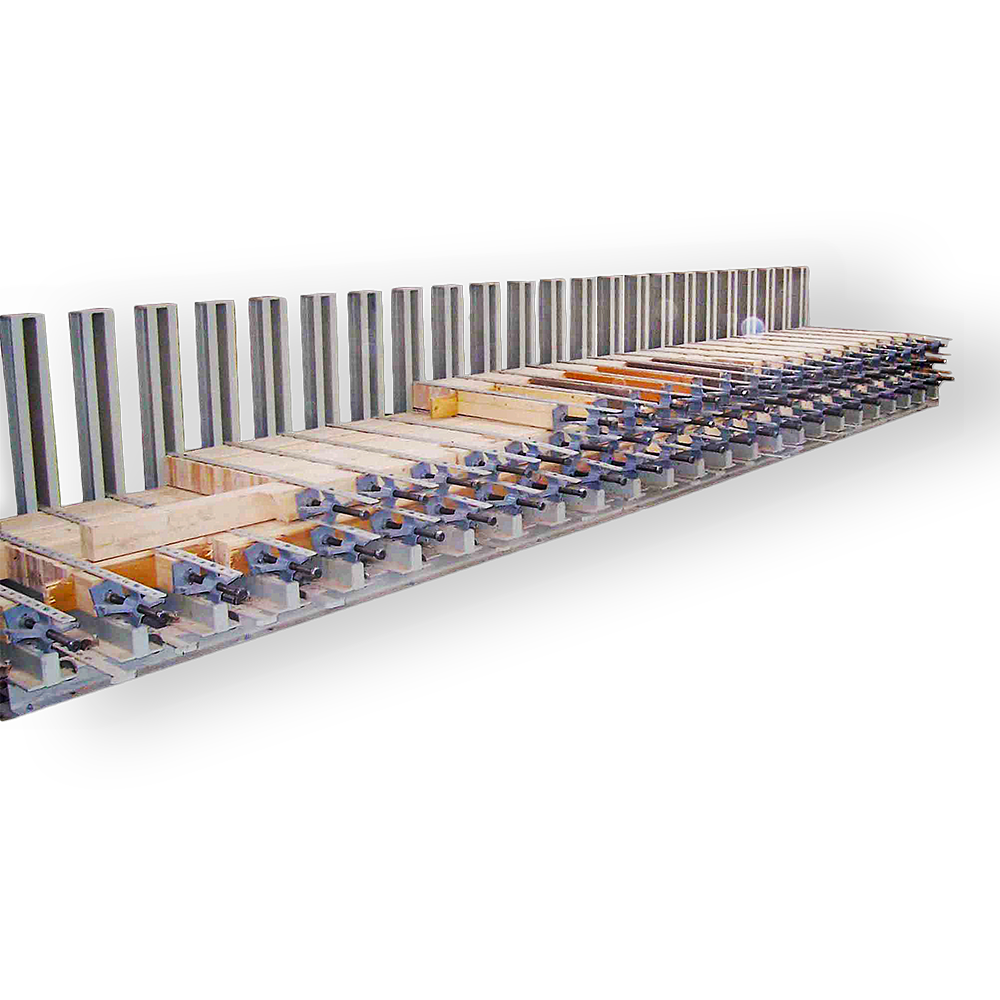

STRETTOIO MECCANICO A ELEMENTI BEAM PRESS
-MODELLO STR-M-
Lo strettoio meccanico di C.M. Macchine è stato progettato per incollare tra loro tavole in legno sovrapposte, in modo da andare a formare un corpo unico. È possibile lamellare sia in modo dritto che curvo.
La funzione dello strettoio meccanico è pressare. Si tratta quindi di unire lamelle semilavorate, precedentemente spalmate di collante, sul lato largo, così da ottenere travature in lamellare sia curve che diritte, a seconda dei casi.
Strettoio meccanico a elementi beam press
Ricevi il link per il download a:
COMPOSIZIONE MODELLO STR-M
STRUTTURA DELLA MACCHINA
Lo strettoio è costituito da elementi base e staffe meccaniche mobili di robusta costruzione.
La struttura, creata con elementi di elevato spessore, è componibile con possibilità di ampliamento in lunghezza e dispone di un interasse tra elemento di 40 mm, secondo quanto previsto dalle norme DIN.
Ogni metro è composto da 2,5 elementi di tiraggio per metro a interasse di 40 cm. Ogni elemento di tiraggio ha una base utile di carico lamelle di 1,45 mt ed è corredato di:
- staffe di ancoraggio martinetti
- martinetti di tiraggio per formare 4 piani di formazione trave, per un totale di 5,8 mt di larghezza utile di tiraggio.
Gli elementi di tiraggio sono spostabili su due o più binari posti inferiormente e formano la base di tutto lo strettoio per poter stringere anche travi curve.
ALTRI ELEMENTI
- Avvitatore pneumatico per stringere velocemente i martinetti.
- Chiave dinamometrica.
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il procedimento di lavorazione dello strettoio meccanico a elementi Beam Press si compone di tre fasi:
1. Posizionare sullo strettoio le lamelle con il collante, fissarle e controllare il serraggio.
2. Lasciare agire il collante per il tempo necessario (dati forniti dal fornitore di collanti).
3. A collante essiccato è possibile rimuovere la trave dallo strettoio.
